機架式防雷插座
多功能電源防雷插座是專門為通信、電子設備在操作過電壓和雷電感應頻繁的場合而設計的,主要用于低壓單相電源系統電子電器設備的過電壓保護,如通訊設備、計算機及網絡設備,精密儀器等終端設備的末級電涌保護
一：產品特點
1：單相,可同時對多個設備提供保護。
2：通用標準插孔結構,運維簡便。
3：工作狀態失效指示。
4：共模、差模全保護模式。
5：通流能力強,響應時間快,殘壓低。
6：過流過載自動保護功能。
二：技術參數
| 產品名稱 | 長六位電源防雷插座 | 寬六位電源防雷插座 | 三位電源防雷插座 | ||||
| 產品型號 | HXL-A6-01 | HXL-B6-01 | HXL-A3-01 | ||||
| 標稱工作電壓Un | 220V | ||||||
| 標稱放電電流In(8/20us)In | 5KA | ||||||
| 最大放電電流Imax(8/20us)Imax | 10KA | ||||||
| 電壓保護水平(In)Up | ≤1.25KV | ||||||
| 最大持續工作電壓Uc(v) | 255V | ||||||
| 電壓保護水平 | ≤700 | ||||||
| 響應時間tA | ＜25ns | ||||||
| 額定功率P | 2200W | ||||||
| 最大負載電流(A) | 10A | ||||||
| 工作狀態指示 | 綠燈/紅燈 | ||||||
| 外殼材料 | 阻燃材料 | ||||||
| 保護插位數 | 6位 | 6位 | 3位 | ||||
| 溫度范圍Tu | -40℃—+80℃ | ||||||
| 外形尺寸㎜ | 430×44×55㎜ | 208×103×30㎜ | 236×63×30㎜ | ||||
| 防護等級 | IP20 | ||||||
三：產品安裝說明
1：防雷插座裝在設備電源進線前端。工作指示燈亮（綠色），表示防雷組件正常工作。
2：防雷插座地線（PE）與防雷地線作良好電氣連接（推薦接地阻≤4Ω）。
3：防雷插座在使用期間，應定期檢測并查看指示燈工作狀態是否正常。

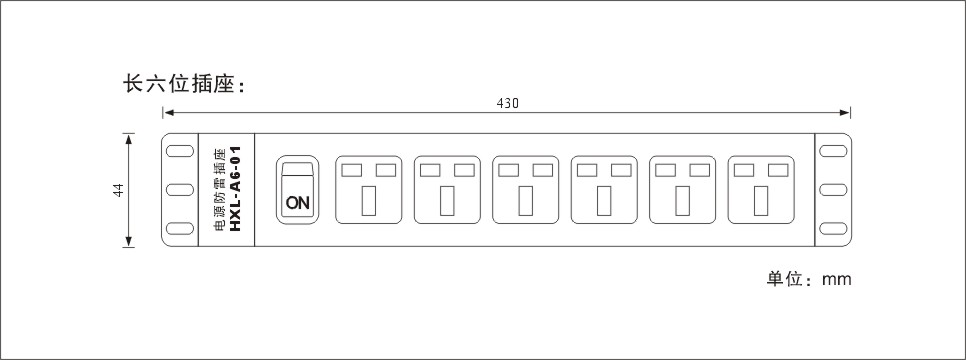

四：安裝示意圖
