直流電源防雷模塊
本系列產品是按SPD II級分類試驗要求設計的限壓型電涌保護器,可用于電源線路的負載設備第二級防護,防止低壓設備受到過壓干擾,安裝于防雷分區LPZ0B-1及后續分區
一：產品特點
1:模塊化分離結構，運維簡便.
2:適用于各種直流電源系統保護.
3:運態熱脫扣裝置，溫控?cái)嗦芳夹g(shù).
4:通流能力強，響應時間快，保護水平低.
5:適用于電信機房直流母線、微波通信機房直流母排、變電站合閘母線、控制母線防雷保護。
二：技術參數
| 產品型號 | HXLDC110-40 | XHLDC220-40 | HXLDC500-40 | HXLDC600-40 | HXLDC800-40 | HXLDC1000-40 | |
| 最大持續工作電壓Uc | 110V DC | 220V DC | 500V DC | 600V DC | 800V DC | 1000V DC | |
| 標稱放電電流(8/20μs) In | 20KA | ||||||
| 最大放電電流(8/20μs)Imax | 40KA | ||||||
| 電壓保護水平 （In）Up | ≤175C DC | ≤350V DC | ≤620V DC | ≤750V DC | ≤1KV DC | ≤1.25KV DC | |
| 響應時間tA | ≤25ns | ||||||
| 備用保險絲 | 25KA/50HZ | ||||||
| 短路容量 | 125A | ||||||
| 溫度范圍 | -40℃～ 80℃ | ||||||
| 安裝接線方式/規格 | 并聯/多股線2.5mm2 | ||||||
| 工作狀態指示/故障指示 | 綠/紅 | ||||||
| 外殼材料 | 紅色強化熱熔塑料，UL94-V0 | ||||||
| 安裝寬度 | 2mods | ||||||
| 安裝支架 | 35㎜DIN軌 | ||||||
| 防護等級 | IP20 | ||||||
| 遠程報警端子類型 | 開關轉換觸點 | ||||||
| 遠程信號 | AC：250V/0.5A | ||||||
| 遙信端子接線規格 | 最大1.5㎜2 | ||||||
三：安裝說明
1:直流防雷模塊采用并聯的方式與電源線路相連接，接地端“PE”與地網相接；
2:安裝時，避雷器前加裝空氣開關或熔斷器，以保護安全和便于維護，防雷器的“+”、“-”標志接相應的直流電源的正負極；“PE”標志接地線,所有接線必須牢固及可靠電氣聯接，
3:防雷接地應符合防雷規范要求，SPD接地線：BVR≥10mm2,接地線盡可能粗短且接地電阻應小于4Ω。

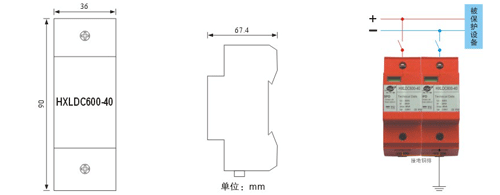

四：接地示意圖
