一：產品特點

  1：單/多極標準聯合組件,適用于各種供電系統。

  2：模塊化分離結構,運維簡便。

  3：可視的失效指示窗口。

  4：配有遙信接點,實現遠程監控。

  5：通流能力強,響應時間快,殘壓低。

  6：雙重的熱脫扣裝置,溫控斷路技術。

二：技術參數

三：產品安裝

   1：SPD應用于主配電系統為220V雷電防護，并聯安裝在建筑物配電箱或機房的電源進線端，配35mm電氣導軌，可采用凱文連接方式。安裝前必須切斷電源，嚴禁帶電操作。

  2：安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器開關，檢查工作狀態是否正常。

  3：防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色或遙信端子輸出報警信號時，表示防雷模塊出現故障，應及時維修或更換。

  4：適于室內運行，如安裝在室外時，必須加裝防水外殼。

  5：所有接線必須牢固及可靠電氣聯接。20KA不小于6平方，40KA不小于10平方，60KA以上不小于16平方，導線要短、直。其引線長度應小于1m且越短越好。

  6：防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。

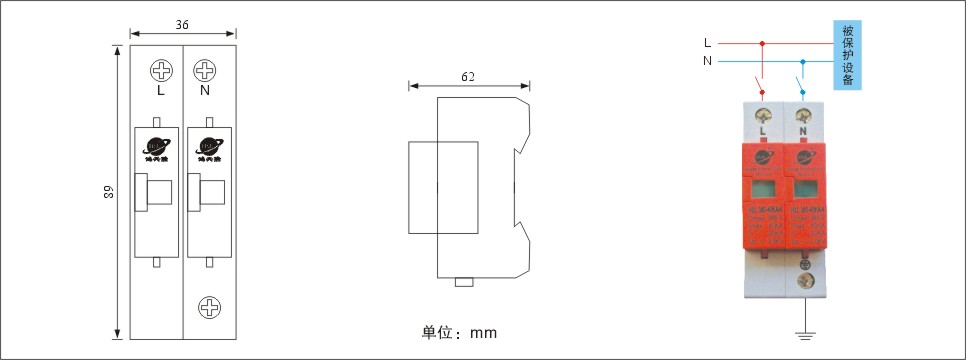

四：安裝示意圖
