三相電源防雷箱（帶雷電計數器）
本系列產品模塊式箱式電涌保護器用于將電源系統接入防雷等電位系統中,防止低壓設備受到過壓干擾甚至直擊雷破壞,應用于防雷分區LPZ0B—2界面
一：產品特點：
1:箱體采用優質鋼材制作,阻燃、防腐.
2:防雷單元采用模塊化設計,方便測試和更換
3:帶負載過流、過熱、失效分離裝置 通流量大、殘壓低，響應時間快。
4:顯示正常/故障工作狀態, 具有工作指示、故障指示、雷擊計數等功能，提供遙信。
5:防雷單元采用雙重的熱脫扣裝置,提供更可靠的保護
6:設計合理,免維護,易操作,易安裝
二：技術參數：
| 產品型號 | HXL380-120KA | HXL380-100KA | HXL380-80KA | ||||
| 標稱工作電壓Un | 380V/50HZ | ||||||
| 最大持續工作電壓Uc | 385V | ||||||
| 標稱放電電流(8/20us)In | 60KA | 50KA | 40KA | ||||
| 最大放電電流(8/20us)Imax | 120KA | 100KA | 80KA | ||||
| 電壓保護水平(In)Up(KV) | ≤3.0KV | ≤2.8KV | ≤2.5KV | ||||
| 響應時間tA | ≤25ns | ||||||
| 斷路裝置 | 空開C63 | ||||||
| 雷電計數 | 0-99位 | ||||||
| 安裝接線方式/規格 | 并聯多股線25㎜ | ||||||
| 工作狀態指示 | 綠燈/紅燈/鳴音 | ||||||
| 安裝位置及方式 | 室內壁掛式 | ||||||
| 外殼材料 | 鋼板噴塑 | ||||||
| 防護等級 | IP20 | ||||||
| 溫度范圍 | -40℃—+80℃，相對濕度＜95% | ||||||
| 箱體外形尺寸 | 350×260×120㎜ | ||||||
三：產品安裝
1：請根據安裝示意圖連接，安裝在樓層分配電箱或機房配電箱電源進線端，其中L為相線，N為零線，PE為地線。
2：保證接線牢固.可靠，請勿帶電操作，切勿錯接。安裝完成后，合上電源斷路器開關，檢查工作狀態是否正常。將防雷箱接地端與防雷地線(推薦接地阻≤4Ω)作良好電氣連接。
3：防雷箱工作期間，應注意查看指示燈工作狀態：指示燈綠色，防雷箱工作正常，指示燈紅色，防雷箱出現故障，請及時卸下維修或更換。箱體的 面板上配有雷電計數器，其中計數范圍為0～99，窗口顯示前一段時間雷擊次數。
4：建議導線規格：20KA不小于6平方，40KA不小于10平方，60KA以上不小于16平方，接地線要短、直。

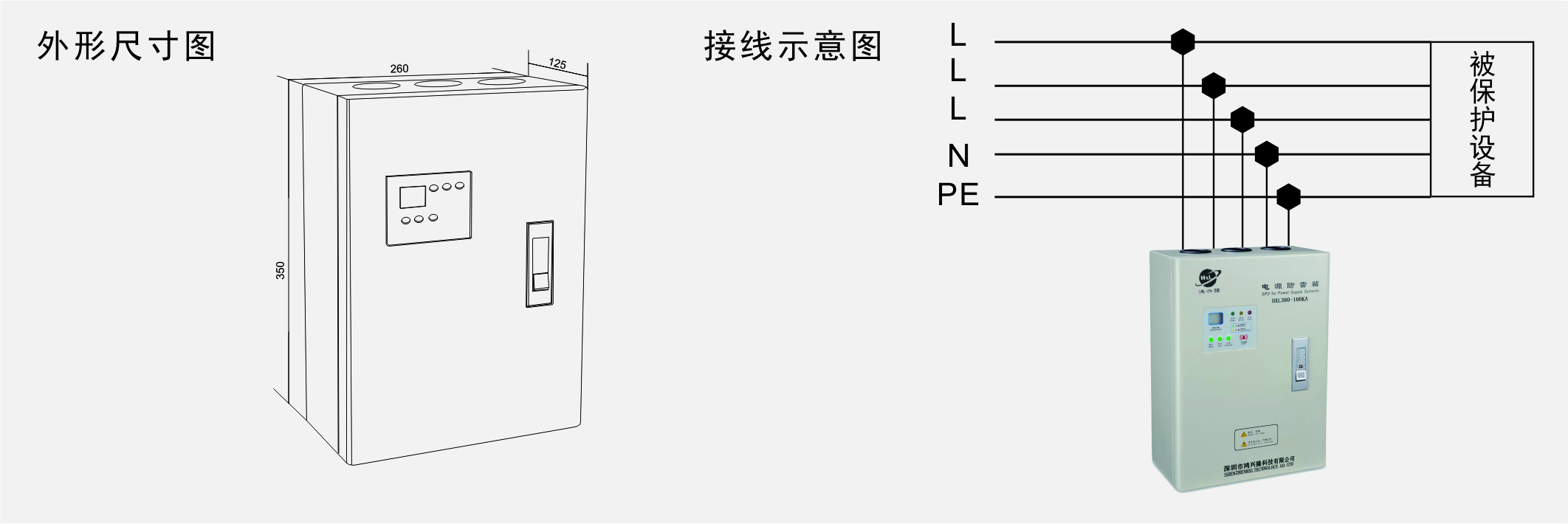

四：安裝示意圖
