熱插拔式信號防雷器
本系列產品用于螺絲端子方式連接的一體化兩條雙絞線電涌保護器,防止信息線路上由于雷電引起的浪涌過電壓對相關設備造成危害,可用于各種與電話線或數據控制線連通的設備保護,安裝于防雷分區LPZ1-3界面
一：產品特點：
1:提供雙芯線保護.
2:通流容量大,響應時間快,保護水平高.
3:采用標準導軌安裝方式,適用集中接線安裝場合.
4:信號傳輸性能優越.
5:多級電壓保護,應用范圍廣泛.
6:可對各種通信線路進行保護.
二：技術參數：
| 產品型號 | HXL-X-5 | HXL-X-D12 | HXL-X-D24 | HXL-X-48 | HXL-X-D110 | |
| 標稱工作工作電壓Un | 5V | 12V | 24V | 48V | 110V | |
| 最大持續運行電壓Uc | 6V | 18V | 30V | 60V | 170V | |
| 標稱放電電流(8/20us)In | 3KA | 5KA | ||||
| 最大放電電流Imax(8/20us)Imax | 5KA | 10KA | ||||
| 響應時間tA | ≤1ns | |||||
| 插入損耗 | ≤0.5dB | |||||
| 電源保護水平(V) | ≤15V | ≤30V | ≤55V | ≤85V | ≤270V | |
| 接口類型 | 接線端子 | |||||
| 安裝接線規格 | 1.5㎜～4㎜ | |||||
| 被保護芯線 | 2 | |||||
| 工作環境 | 溫度：-40℃--+80℃，相對溫度＜95% | |||||
| 規格尺寸 | 90×64.5×13.5㎜ | |||||
| 安裝支架 | 導軌式 | |||||
| 防護等級 | IP20 | |||||
三：產品安裝
1:本產品安裝于信號通道和被保護設備之間，輸出端與被保護設備相連。
2:產品采用35mm導軌安裝方式，所有接線必須牢固及可靠電氣連接。SPD連接線BVR：2.5—4mm2，接地線BVR：6mm2。
3:適用于室內運行，如安裝在室外時，必須加裝防水外殼。
4:防雷接地應符合防雷規范要求，接地線盡可能做到短而直，且接地電阻應小于10Ω。

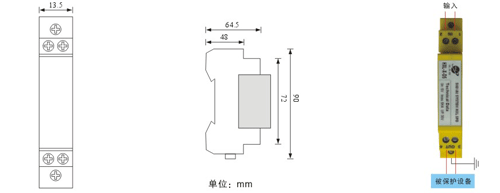

四：安裝示意圖
